邊梁等離子自動焊接專機 3一12毫米不銹鋼單面焊雙面成形

邊梁等離子自動焊接專機被廣泛地應用于不銹鋼鍋爐，壓力容器，石油，化工，機械等制造行業中拼接好的半成品圓筒形構件的外環縫的等離子焊接，方便工人操作，提高了勞動效率。

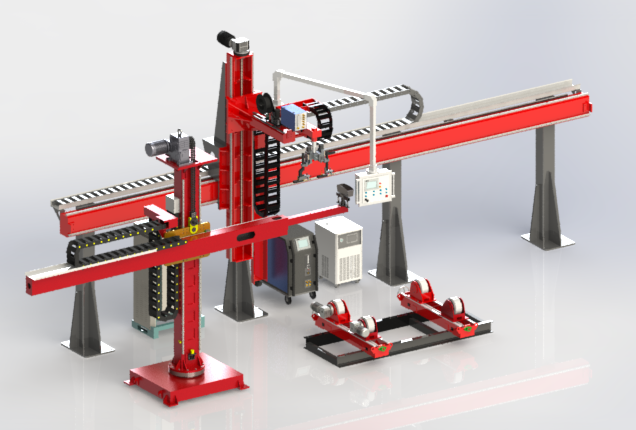

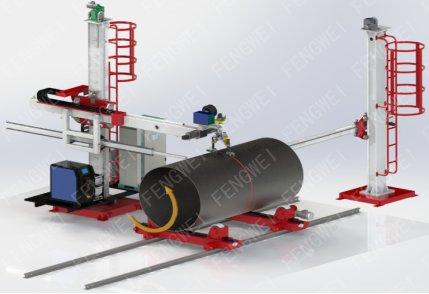

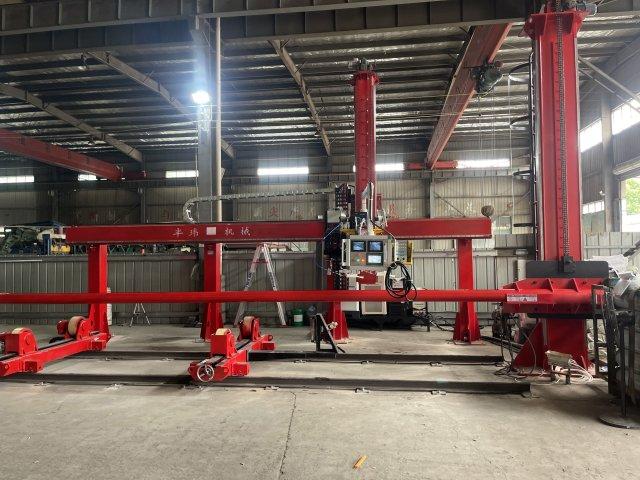

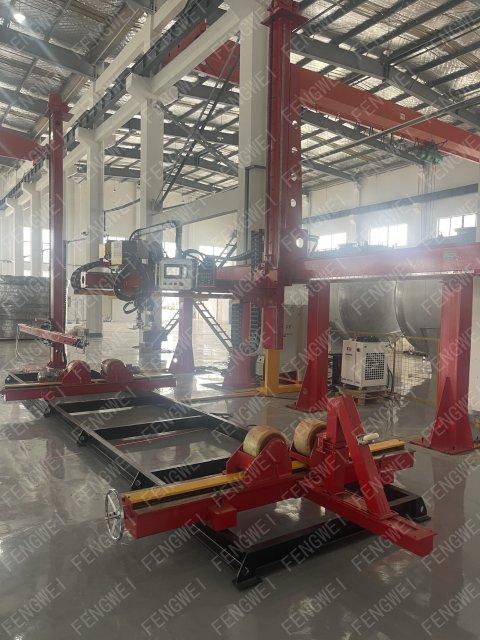

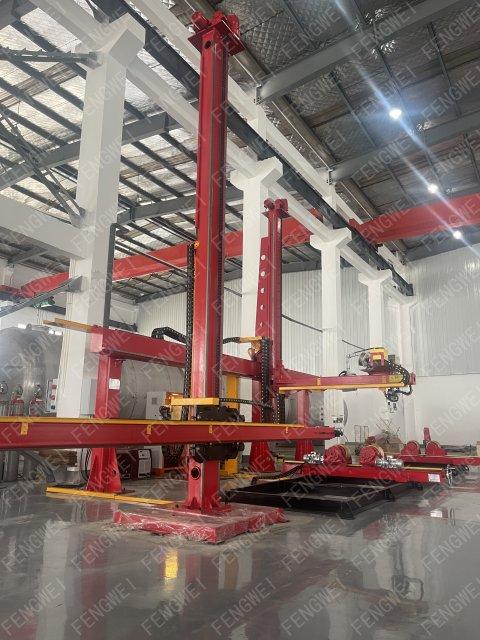

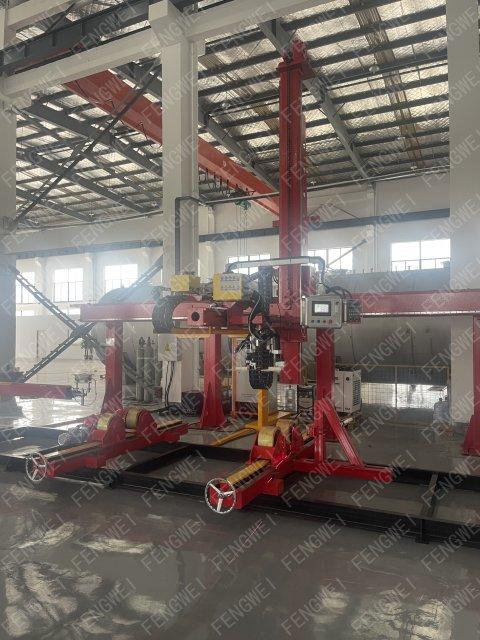

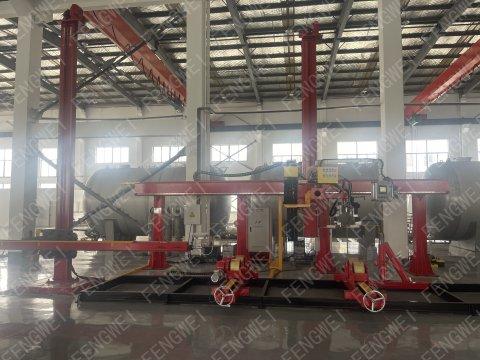

采用三軸邊梁式操作架，兩軸背包氣操作架和電動滾輪架結構，可進行筒體環縫，縱縫焊接。主要用于壓力容器，筒體的焊接與拼裝。電動模組可進行弧壓跟蹤和擺動焊接。CCD映象監控系統，可對焊縫實時監控。

等離子焊接系統特點：

1) 穿透能力強，10mm以下板厚無須開坡口，大大減少了焊前準備時間。

2) 電弧能量集中，焊接熱影響區小，焊接變形小。

3) 焊接速度快，等離子比手工氬弧焊減小4-5倍時間。

4) 卓越的重復生產性。

5) 弧柱剛性大，采用小孔效應，可以實現穩定的單面焊雙面成型。

6) 電極縮在噴嘴內，不易污染和燒損及電極壽命長，焊縫缺陷少。

7) 焊接質量好，可焊材料多。

8) 等離子弧具有良好的可控性和調節性等。

焊接工藝：

• 焊接方式：采用單槍等離子(PAW)打底焊接，TIG加絲蓋面（3-10mm厚可用等離子加絲一次性焊接完成），從而實現單面焊雙面成型，獲得正反成型美觀的焊縫

• 保護氣體：保護氣采用Ar+H(95%+5%)、離子氣、托罩氣、背保護氣體均采用：Ar(99.99%)。

• 焊絲規格：1.2-1.6mm

• 坡口形式：Y型

 系統特點：

• 采用邊梁焊接系統，占地面積小，可以靈活實現縱環縫焊接

• 采用等離子焊接工藝，焊接質量高，焊接效率快，省焊材

• 同時安裝有等離子焊槍和TIG焊槍?zhuān)袚Q方便，可根據工藝要求，靈活使用
